Befestigungssysteme für Schleifwerkzeuge

Beispiele für gängige Lösungen zur Montage von Schleifwerkzeugen auf Schleifmaschinen

Bei Schleifmaschinen gibt es verschiedene Systeme zur Befestigung von Schleifscheiben und Schleifsegmenten. Aus Sicherheitsgründen unterliegen die Bauteile, die direkt mit der Schleifscheibe arbeiten, genormten Anforderungen.

Populäre Befestigungslösungen für Schleifwerkzeuge

Zu den populärsten Lösungen gehören solche Systeme zum Spannen von Schleifwerkzeugen:

  • zentrale Bohrung und Flanschverbindung
  • Gewindeeinsätze in der Schleifscheibe oder im Schleifsegment
  • Befestigung an der Trägerscheibe
  • im Halter befestigte Segmente
  • Montage mit einem Stift.

Bezeichnungen, die in Übersichtszeichnungen für Montagesysteme verwendet werden

 Q = H / D

Q - Durchmesserverhältnis
D - Außendurchmesser der Schleifscheibe
h - Durchmesser der Schleifscheibenbohrung
df - Durchmesser der Schleifscheibenspannflansche
Ds = 1/2 (D - h) - Höhe der Seitenflächen (Stirnflächen) der Schleifscheibenspannung
h - Deckung
b - Breite der ringförmigen Aufspannfläche

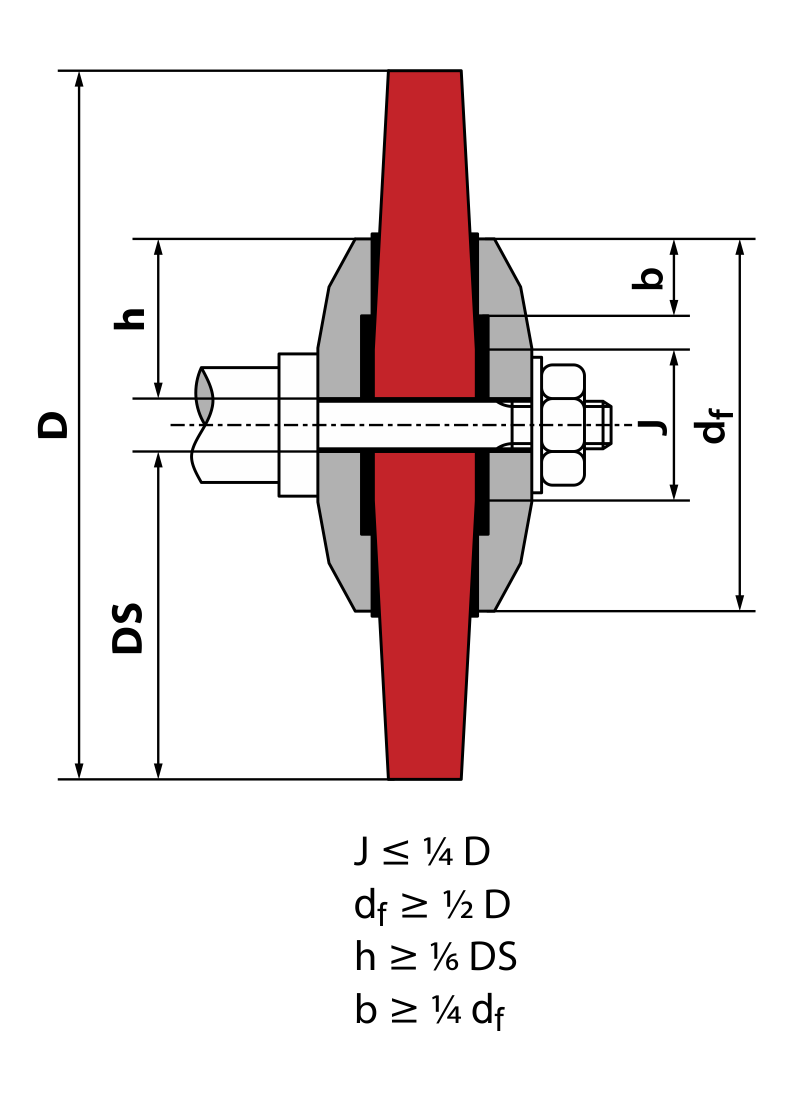

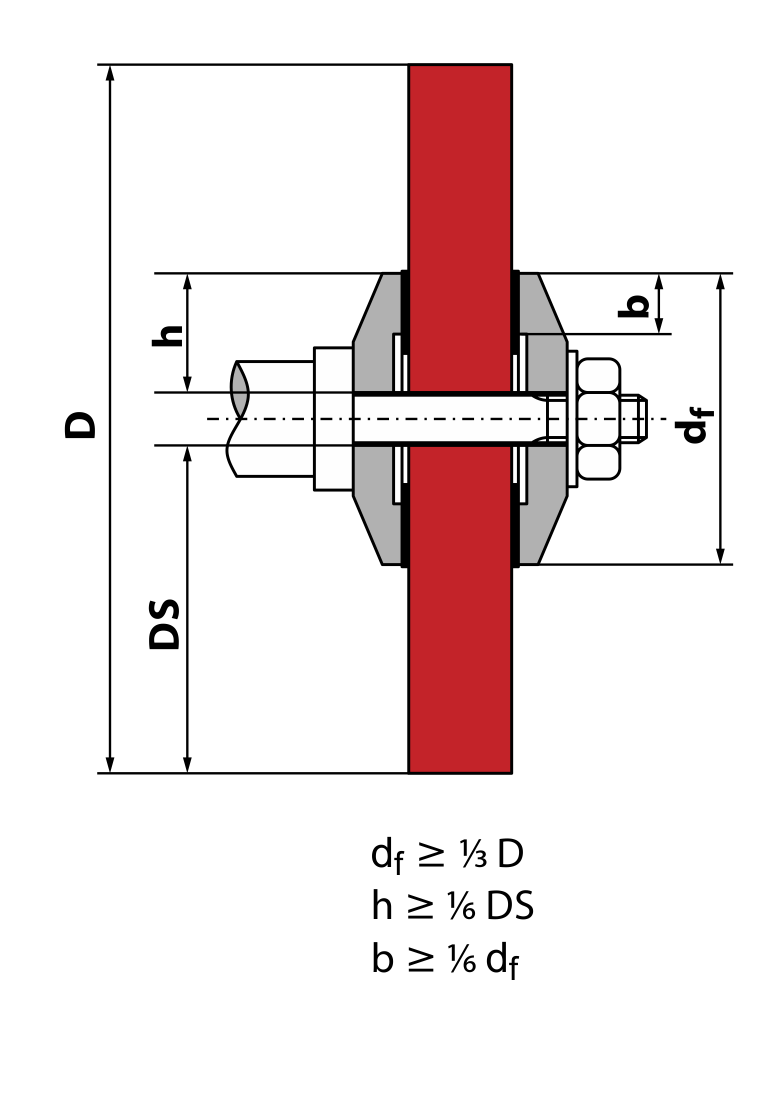

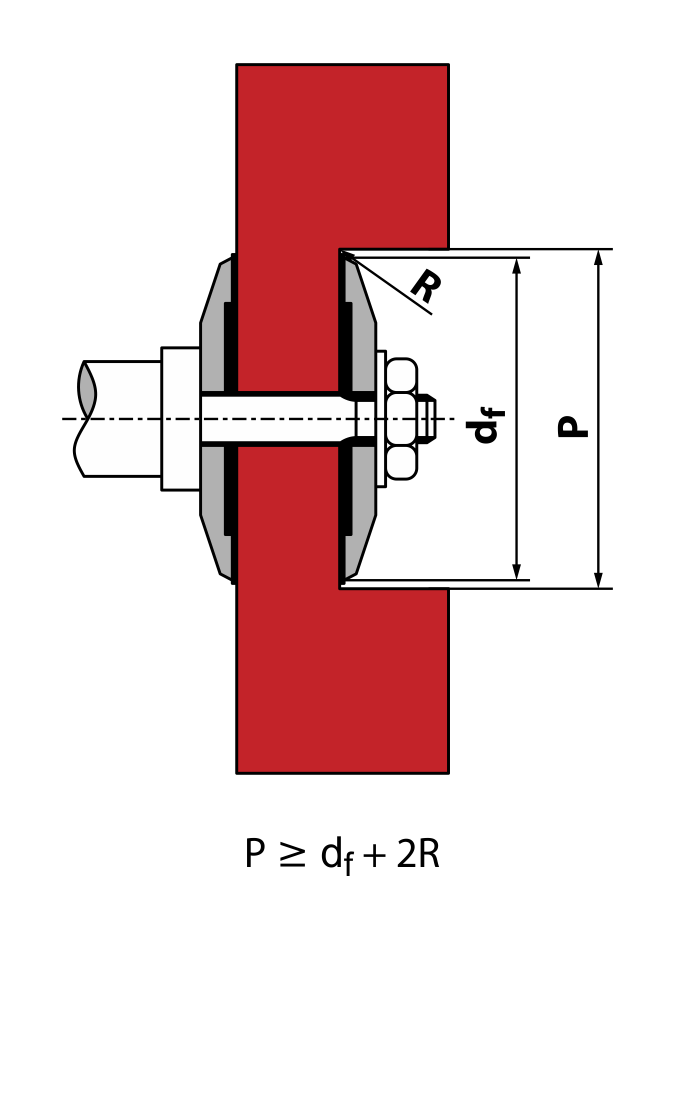

Montagesystem mit Spannflanschen für Schleifscheiben mit kleiner Zentralbohrung Q ≤ 0,20

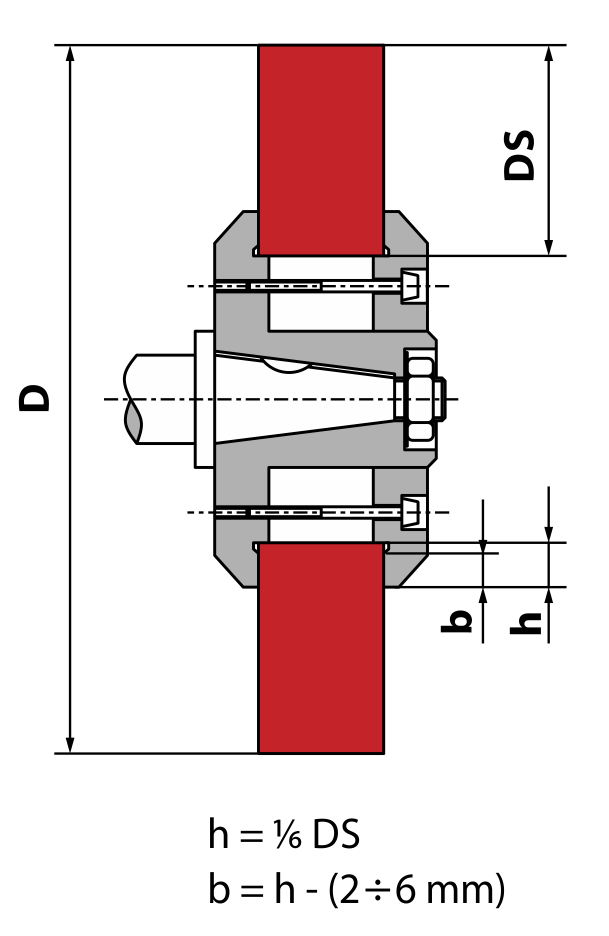

Flanschbefestigungssystem für Flachschleifscheiben mit großer Zentralbohrung Q > 0,20

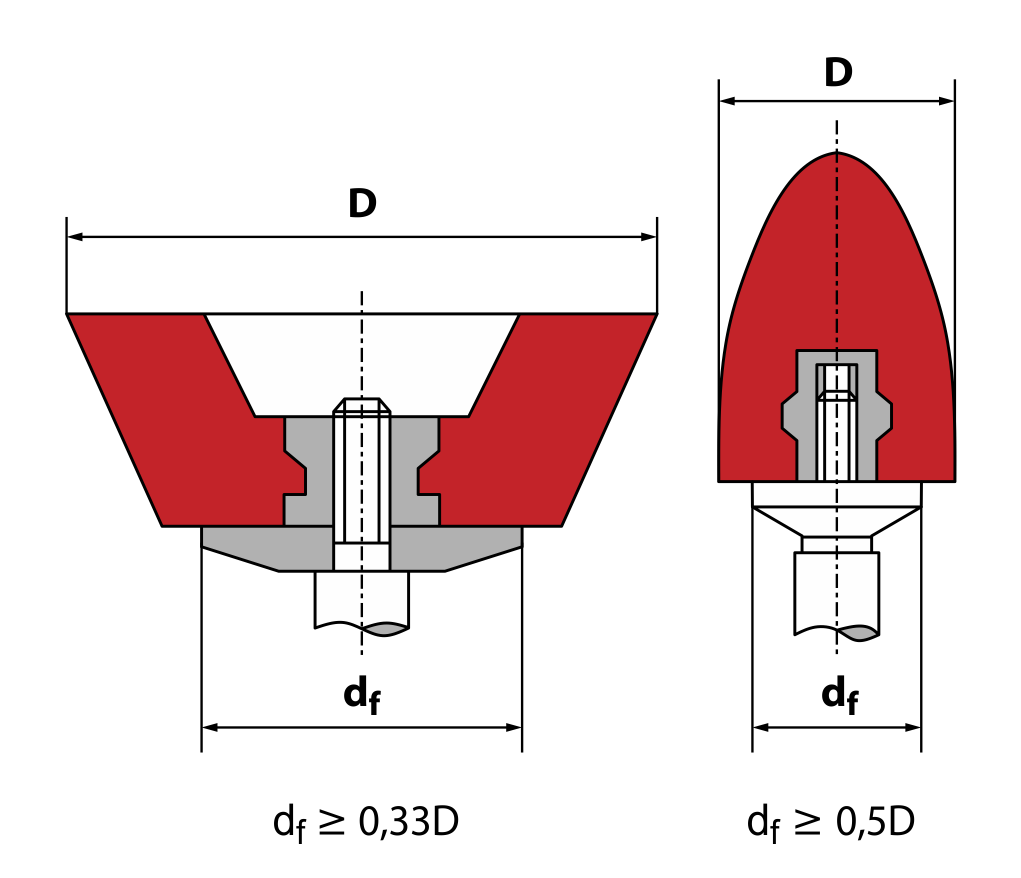

Aufnahmesystem für kegelige, konische und zylindrische Topfschleifscheiben mit Zentralgewindeeinsatz


Befestigungssystem für Schleifstifte durch Einspannen des Schaftes in den Halter


Befestigungssystem durch Kleben auf eine Trägerscheibe, die mit der Spindel der Schleifmaschine verschraubt ist

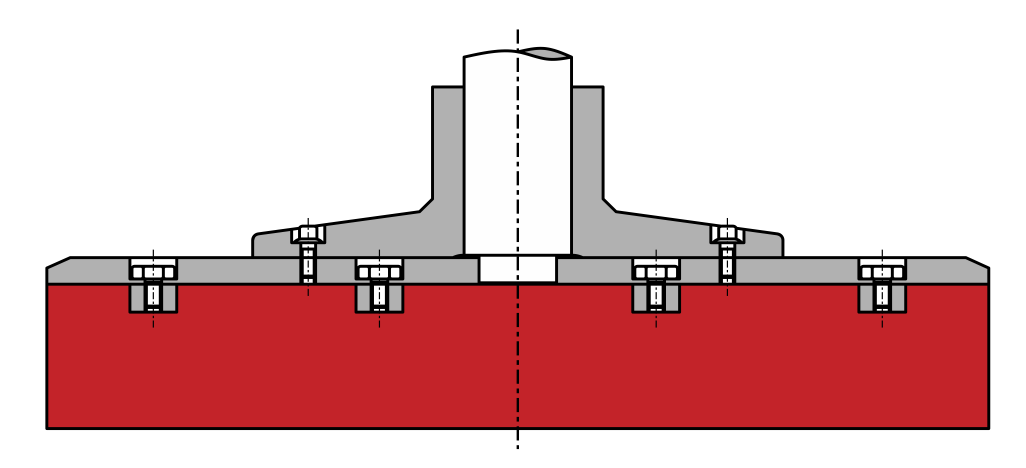

Schleifscheibenaufnahmesystem mit der Trägerscheibe verschraubt; mit der Schleifmaschinenspindel verschraubt


Korrekte Position der Schrauben im Verhältnis zu den Löchern

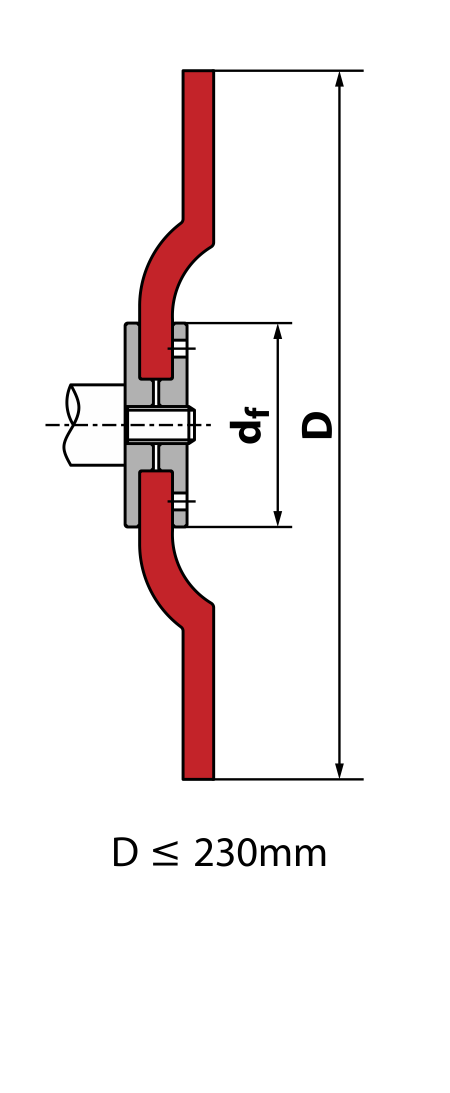

Arten von Flanschen für die Montage von Trennscheiben (ausgenommen Scheiben mit einem Durchmesser D ≤ 230 mm für handgeführte Schleifmaschinen)

Im vorliegenden Fall sollten gerade Flansche mit Aussparungen für Flachschleifscheiben in Abhängigkeit von der Arbeitsgeschwindigkeit folgende Durchmesser haben

  • Flanschdurchmesser df ≥ 0,2D bei V ≤ 63 m/s und Lochdurchmesser H ≤ 0,1D
  • Flanschdurchmesser df ≥ 0,25D bei V > 63 m/s

Wenn jedoch Schleifscheiben mit großen Löchern verwendet werden, darf die vom Flansch bedeckte Fläche nicht kleiner als 0,17 m sein.

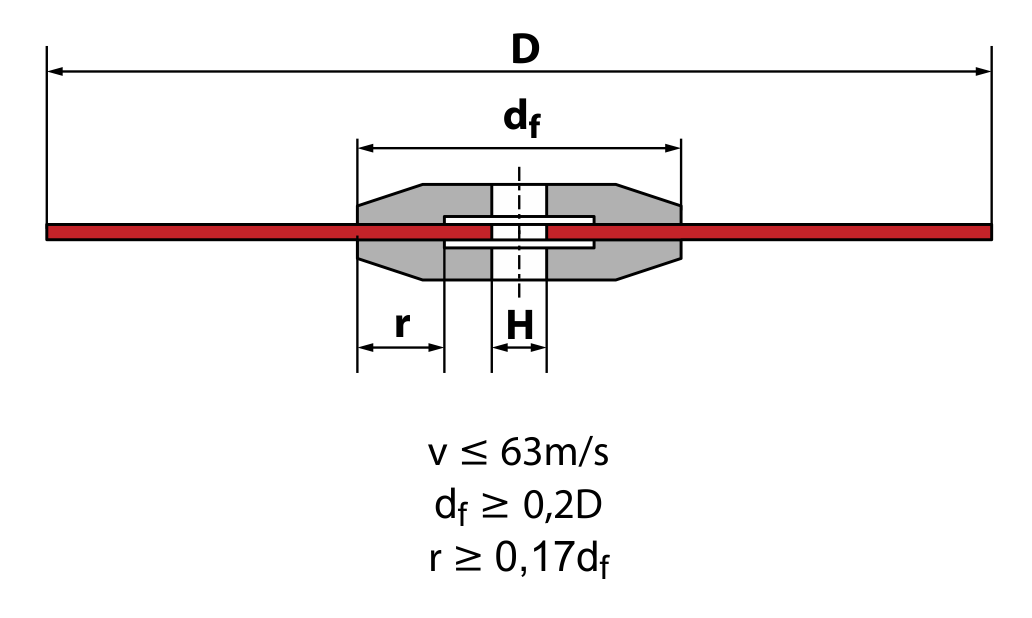

Gerader Flansch mit Aussparung für Flachschleifscheiben für Trennen bei V ≤ 63 m/s


Gerader Flansch mit Aussparung für Flachschleifscheiben für Trennen bei V > 63 m/s
