Formen und Abmessungen von Gebundenen Schleiwerkzeugen
Typen (Formen), Randformen und Abmessungen
Die Typen (Formen) und die Reihenfolge, in der die Abmessungen gespeichert werden, sind unten aufgeführt. In der industriellen Praxis gibt es neben den genormten, speziellen Sorten auch andere Arten von Schleifwerkzeugen, die weltweit auf Werkzeugmaschinen eingesetzt werden. Eine erweiterte Auswahl davon ist in den Datenblättern zu finden.
Formen
SCHLEIFSCHEIBEN
TYP 1
Gerade Schleifscheibe
1 - D × T × H
TYP 101
Schleifscheibe für die
Kornschälmaschine EKONOS
101 - D × T × H
TYP 301
Schleifscheibe für die
Kornschälmaschine EKONOS
301 - D / J x T / U x H
TYP 2
Schleifring
2 - D × T - W…
TYP 2001
Schleifscheibe mit einer Sonderform
für Gemüsebreimühlen
2001 - D / J × T × H - V - Zeichnungsnummer

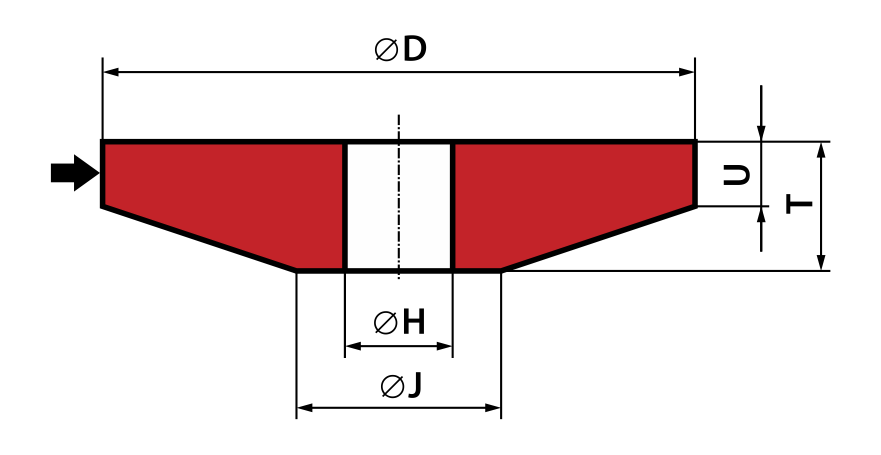

TYP 3
Schleifscheibe einseitig konisch
3 - D / J × T / U × H
TYP 3801
Schleifscheibe mit einer Sonderform
für Gemüsebreimühlen
3801 - D / J × T / U × H - Zeichnungsnummer
TYP 3802
Schleifscheibe mit einer Sonderform
für Gemüsebreimühlen
3802 - D / J × T / U × H - Zeichnungsnummer

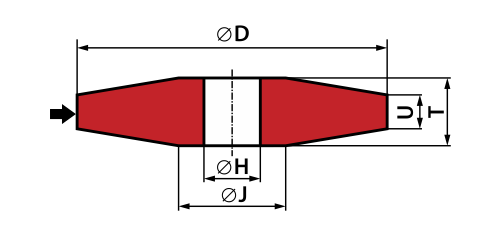

TYP 4
Schleifscheibe zweiseitig konisch
4 - D / J × T / U × H
TYP 5
Schleifscheibe einseitig ausgespart
5 - D × T × H - P…F…
TYP 6
Gerade Topfschleifscheibe
6 - D × T × H - W…E…
TYP 7
Schleifscheibe zweiseitig ausgespart
7 - D × T × H - P…F…G…
TYP 6001
Gerade Topfschleifscheibe
mit Gewindeeinsatz
6001 - D × T × H - W…E…
TYP 6002
Gerade Topfschleifscheibe
mit Gewindeeinsatz
6002 - D × T × H / L - W...E…
TYP 6003
Gerade Topfschleifscheibe
mit Gewindeeinsatz
6003 - D × T × H - W…E…
TYP 6004
Gerade Topfschleifscheibe
mit Gewindeeinsatz
6004 - D x T x H - W...E...
TYP 6005
Gerade Topfschleifscheibe
mit Gewindeeinsatz
6005 - D x T x H - W...E...
TYP 9
Topfschleifscheibe zweiseitig
ausgespart

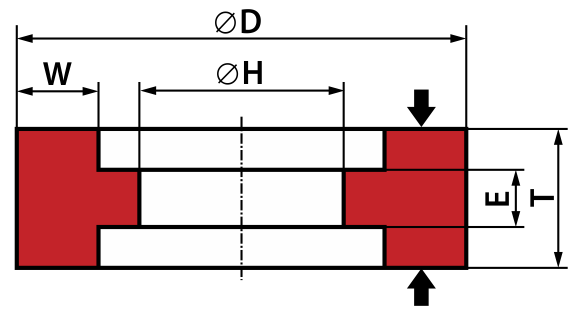

9 - D × T × H - W…E…
TYP 11
Konische Topfschleifscheibe
11 - D / J × T × H - W…E…K…
TYP 1102
Konische Topfschleifscheibe
mit Schnellhalter

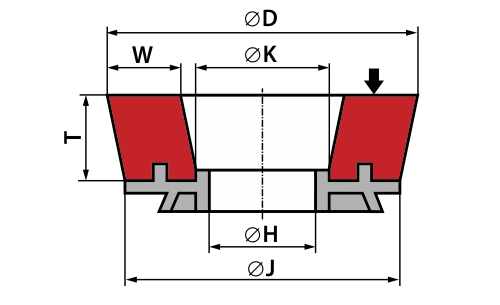

1102 - D / J × T × H - W…K…
TYP 1112
Konische Topfschleifscheibe
mit Gewindeeinsatz
1112 - D / J × T × H - W…E…K…
TYP 1113
Konische Topfschleifscheibe
mit Gewindeeinsatz
11113 - D / J × T × H - W…E…K…
TYP 1114
Konische Topfschleifscheibe
mit Gewindeeinsatz
1114 - D / J × T × H - W…E…K…
TYP 12
Tellerschleifscheibe
12 - D / J × T / U × H - W…E…K…
TYP 18
Schleifwalze mit Gewindeeinsatz
18 - D × T - H × L
TYP 18R
Abgerundete Schleifwalze
mit Gewindeeinsatz
18R - D × T - H × L
TYP 1801
Schleifwalze mit sphärischem
Arbeitsteil
1801 - D × T - R…
TYP 19
Konische Schleifwalze
mit Gewindeeinsatz
19 - D / J × T / U - H × L
TYP 27
Gekröpfte Schleifscheibe

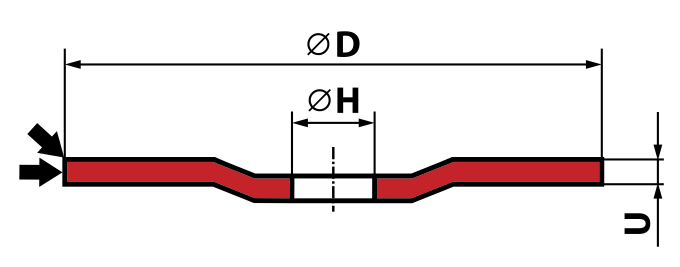

27 - D × U × H
TYP 35
Gerade Schleifscheibe
35 - D × T × H
TYP 3501

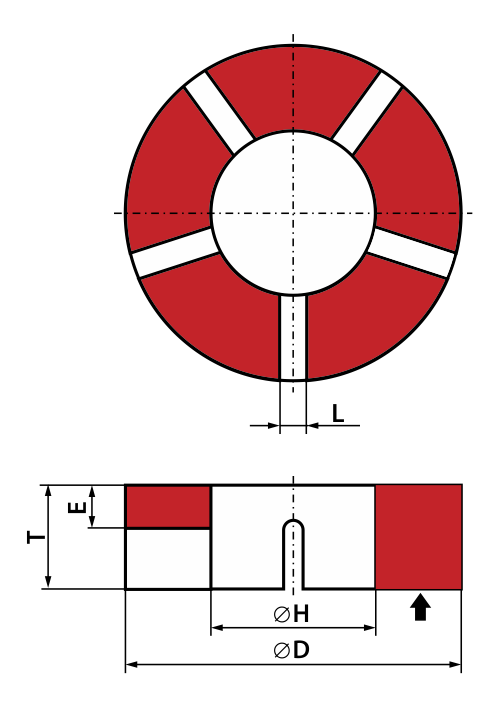

Schleifscheibe mit Kerben
3501 - D × T / E × H - L…n… n - Anzahl von Kerben
TYP 3504
Schleifscheibe mit Kerben
einseitig geschultert

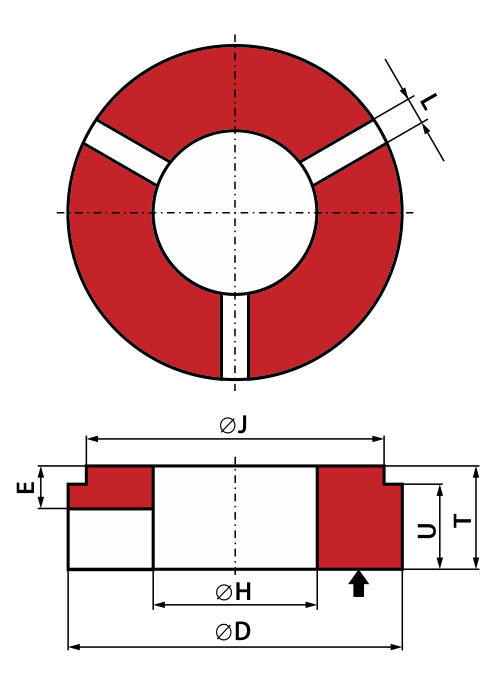

3504 - D / J × T / U / E × H - L…n… n - Anzahl von Kerben
TYP 36
Schleifscheibe mit Gewindeeinsätzen
36 - D × T × H - Zeichnungsnummer
TYP 3601
Schleifscheibe mit Gewindeeinsätzen
und Perforation
3601 - D × T × H - Zeichnungsnummer
TYP 3603
Schleifscheibe mit Gewindeeinsätzen
geschultert und zylindrisch von der
Befestigungsseite aus ausgespart

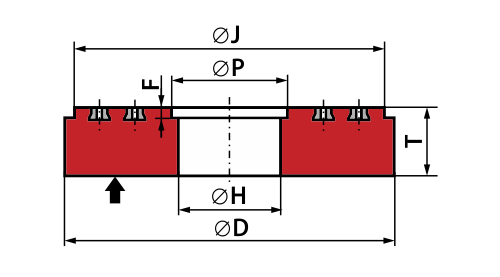

3603 - D × T × H - Zeichnungsnummer
TYP 3610
Schleifscheibe
mit Gewindeeinsätzen
und Kerben
3610 - D × T × H - Zeichnungsnummer
TYP 3611
Schleifscheibe mit Gewindeeinsätzen
einseitig konisch
3611 - D × T × H - ... V - Zeichnungsnummer
TYP 3612
Schleifscheibe mit Gewindeeinsätzen
und zylindrisch von
der Arbeitsseite aus ausgespart
3612 - D × T × H - Zeichnungsnummer
TYP 37
Schleifscheibe mit Gewindeeinsätzen
37 - D × T - W... - Zeichnungsnummer
TYP 3701
Schleifring mit Gewindeeinsätzen
geschultert und mit Kerben

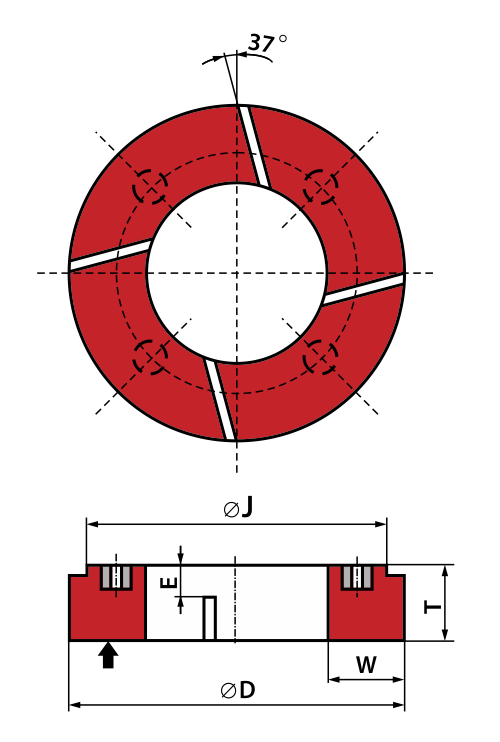

3701 - D × T - W… - Zeichnungsnummer
TYP 3703
Schleifring mit Gewindeeinsätzen
und geschultert

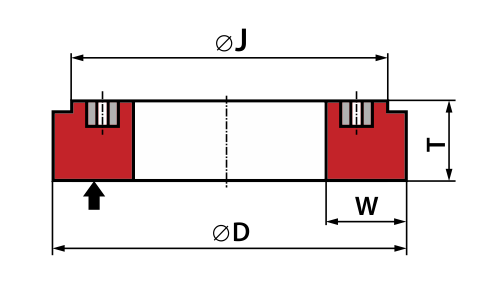

3703 - D × T - W… - Zeichnungsnummer
TYP 41
Gerade Schleifscheibe
41 - D × T × H
TYP 42
Gekröpfte Schleifscheibe
42 - D × U × H
SEGMENTE
TYP 3101
Rechteckiges Schleifsegment
3101 - B × C × L
TYP 3103
Trapez- bzw. ringförmiges Schleifsegment
3103 - B / A × C × L - R…
TYP 3104
Ringsegment
3104 - B / A × C × L - R…
TYP 3108
Rechteckiges/ trapezförmiges Schleifsegment
3108 - B / A × C × L
TYP 3109
Trapezsegment
3109 - B / A × C × L
TYP 3112
Profilierte Ringschleifsegment
3112 - B/A/A1 x C x L - R/R1/R2-K
TYP 3113
Trapez- bzw. ringförmiges profi liertes Schleifsegment
3113 - B / A × C / C1 × L - R…V…
TYP 3114
Rechteckiges/ ringförmiges
konisches Schleifsegment
3114 - B × C / C1 × L - R…V…

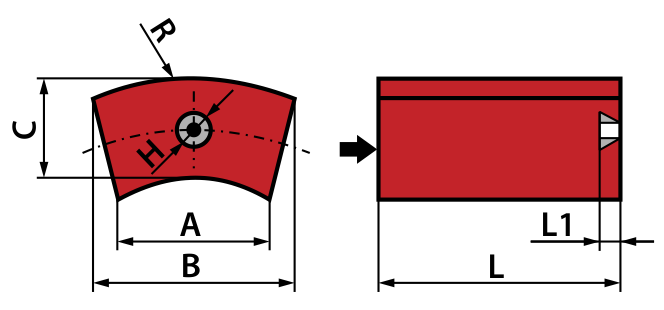

TYP 3116
Profiliertes Schleifsegment
DISCUS mit Gewindeeinsätzen
3116 - B / A × C × L - R… - H / L1

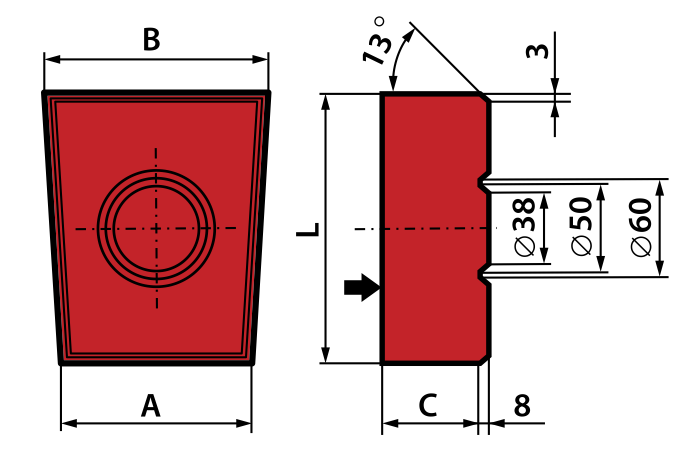

TYP 3118
Profiliertes Schleifsegment
DISCUS
3118 - B / A × C × L
TYP 3119
Ringschleifsegment mit
zwei Gewindeeinsätzen
3119 - B / A × C × L - R… - H / L1 / V
TYP 3120
Profiliertes Segment zum
Schleifen von Schienen
3120 - B / A × C × L / L1
TYP 3121
Rechteckiges Schleifsegment
mit zwei Gewindeeinsätzen
3121 - B × C × L - H / X / L1
TYP 3121
Trapez- bzw. ringförmiges
Schleifsegment
3122 - B / A × C × L - R…
TYP 3123
Ringschleifsegment konisch
3123 - B / A × L - R…
TYP 3124
Invertierte Ringschleifsegment
3124 - B / A × C × L - R…
TYP 3126
Ringschleifsegment
3126 - B/A × C/C1 × L - R
SCHLEIFSTEINE
TYP 5410
Rechteckiger Schleifstein
5410 - B x C x L
TYP 5411
Quadratförmiger Schleifstein
5411 - B x L
TYP 9010
Rechteckiger Schleifstein
9010 - B x C x L
TYP 9010Y
Rechteckiger Schichtschleifstein
9010Y - B x C / C1 x L
TYP 9011
Quadratförmiger Schleifstein
9011 - B x L
TYP 9020
Rechteckiger Schichtschleifstein
9020 - B x L
TYP 9030
Runder Schleifstein
9030 - B x L
TYP 9040
Halbrund Schleifstein
9040 - B x C x L
TYP 9050
Ovaler Schleifstein
9050 - B x C x L - R...r...
SCHLEIFSTIFTE
TYP 5201
Gerader Schleifstift
mit kegelförmiger Verstärkung
5201 - D × T × S
TYP 5210
Zylindrischer Schleifstift
5210 - D × T × S
TYP 5211
Zylindrisch-konischer Schleifstift
5211 - D × T × S - V
TYP 5212
Abgeschragte Zylindrisch-konischer Schleifstift
5212 - D x T x S
TYP 5213
Zylindrischer Rundschleifstift
5213 - D × T × S

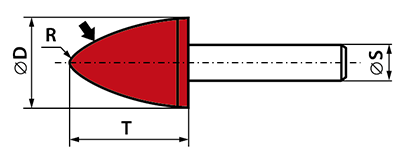

TYP 5220
Konischer Rundschleifstift
5220 - D × T × S - R…
TYP 5230
Kugelstift
5230 - D × S
