Schleifen des Schienenkopfes

Die Hauptaufgabe dieses Verfahrens besteht darin, das Zielprofil der Schiene zu optimieren - im Falle einer neuen Schiene - und die Entstehung von Ermüdungsdefekten zu verhindern - im Falle des vorbeugenden Schleifens.

Bei diesem Vorgang werden mobile Schleifmaschinen eingesetzt. Der Einsatz von Schleifscheiben von ANDRE ermöglicht es, sowohl primäre als auch sekundäre Fehler zu entfernen.  Die Anwendung dieser Lösung führt zu einem optimalen Schienenprofil und reduziert den Wellenverschleiß. Bei der Entwicklung der angebotenen Schleifscheiben berücksichtigt ANDRE die Erwartungen der Kunden im Hinblick auf eine Kostenoptimierung mit optimalem Preis-Leistungs-Verhältnis.

SCHLEIFEN DES SCHIENENKOPFES MIT ABRASIVEN SEGMENTEN

Der Hauptzweck des Schleifens von Schienenköpfen ist die Reprofilierung der gewünschten Kopfform und die Beseitigung von Fehlern, die während des Gebrauchs entstanden sind. Dieser Vorgang wird u. a. mit Schleifsegmenten durchgeführt.
Die für die oben genannten Arbeiten vorgeschlagenen Schleifwerkzeuge wurden auf der Grundlage des Wissens, der langjährigen Erfahrung und der Zusammenarbeit von ANDRE mit Partnern aus der Eisenbahnindustrie hergestellt.

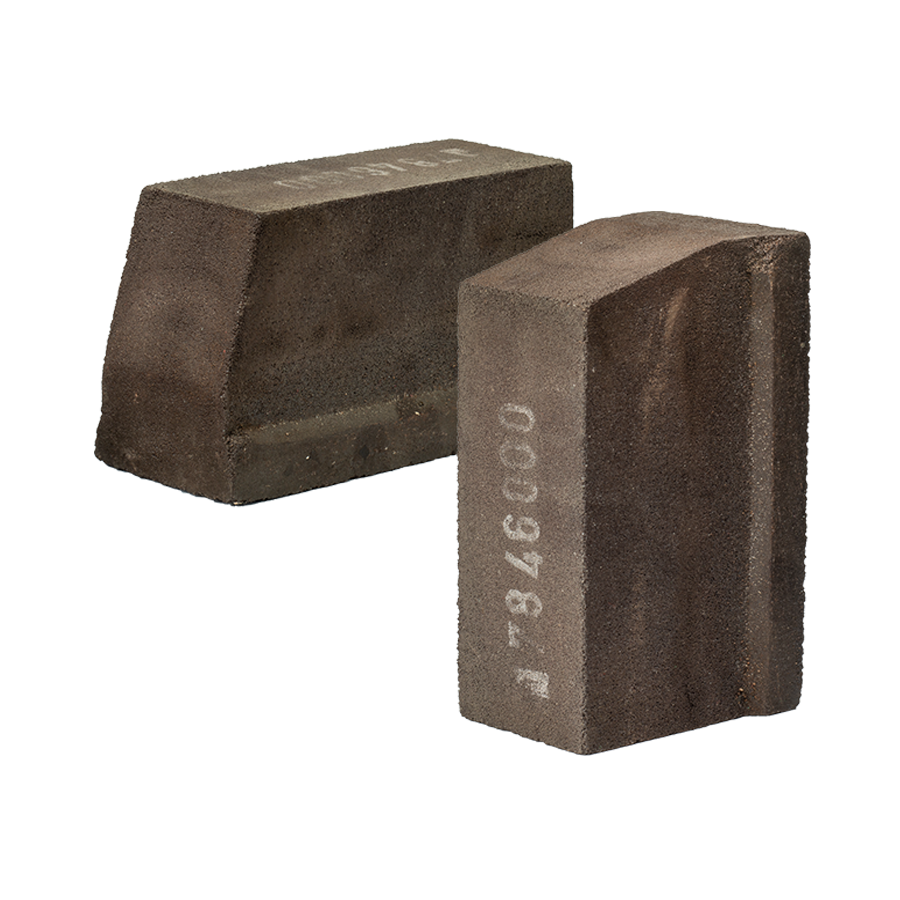

| TYP 3120

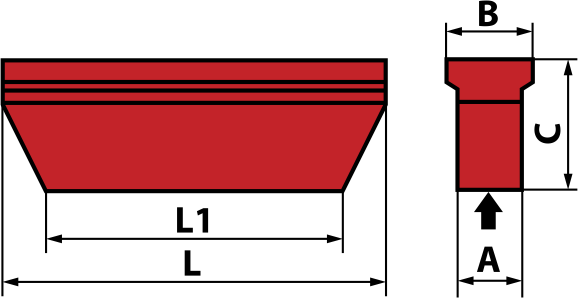

3120 - B/A x C x L/L1

Beispiele für den Einsatz von Schleifwerkzeugen in der Industrie [*]

Typ

Abmessungen [mm]

Spezifikation

3120

66/65x90x155/140

99A36T5B520

[*] Bitte fragen Sie unsere Verkaufsabteilung nach dem vollständigen Angebot und den verfügbaren Eigenschaften.



SCHLEIFEN DES SCHIENENKOPFES MIT DER SCHLEIFSCHEIBENSTIRNFLÄCHE

Die Reprofilierung der gewünschten Kopfform und die Beseitigung von betriebsbedingten Fehlern erfolgt mit leichten mobilen Schleifmaschinen oder Schienenschleiffahrzeugen (Fahrzeugkombinationen).
ANDRE Schleifscheiben bieten die Möglichkeit, die gewünschte Qualität der geschliffenen Oberfläche mit hoher Effizienz zu erreichen.

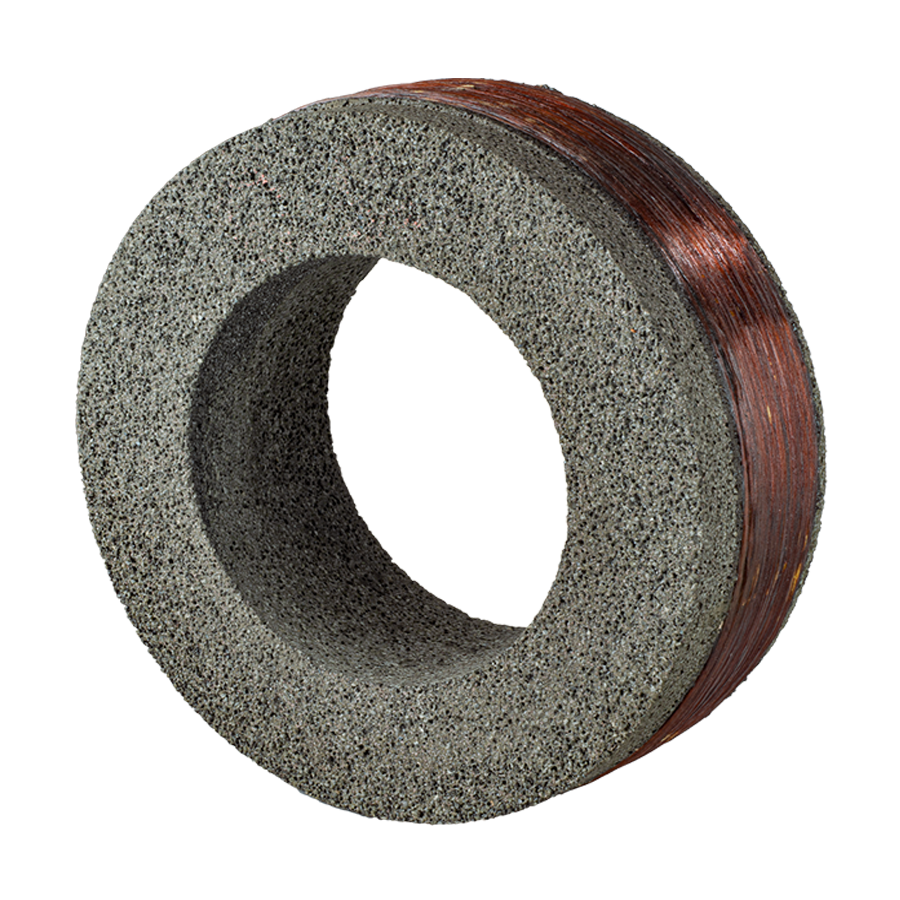

| TYP 35X | TYP 36 | TYP 36X

35X - D x T x H - nr rys
36 - D x T x H - nr rys
36X - D x T x H - nr rys

Beispiele für den Einsatz von Schleifwerkzeugen in der Industrie [*]

Typ

Abmessungen [mm]

Spezifikation

Geschwindigkeit [m/s]

35X

250x85x150

3ZRA16R7B765

50

36

150x72x56

95A16P6B97

50

36

150x80x56

95A16P6B97

35

36X

260x85x153

10ZRA12W8B732

50

[*] Bitte fragen Sie unsere Verkaufsabteilung nach dem vollständigen Angebot und den verfügbaren Eigenschaften.

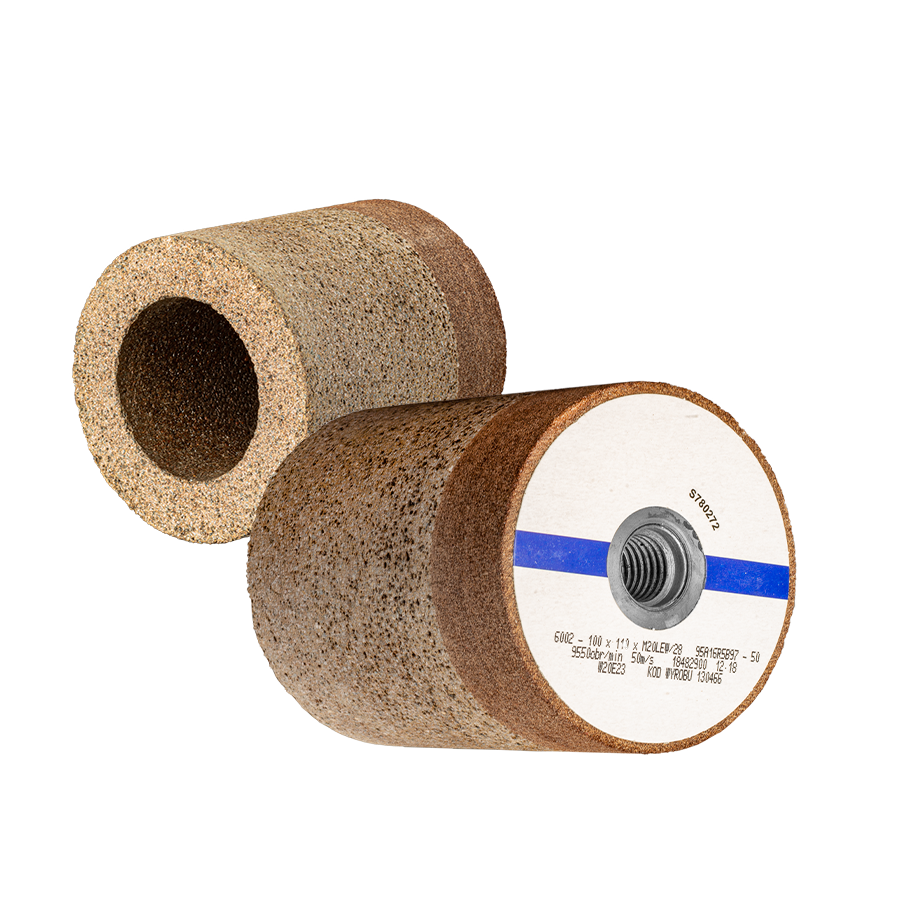

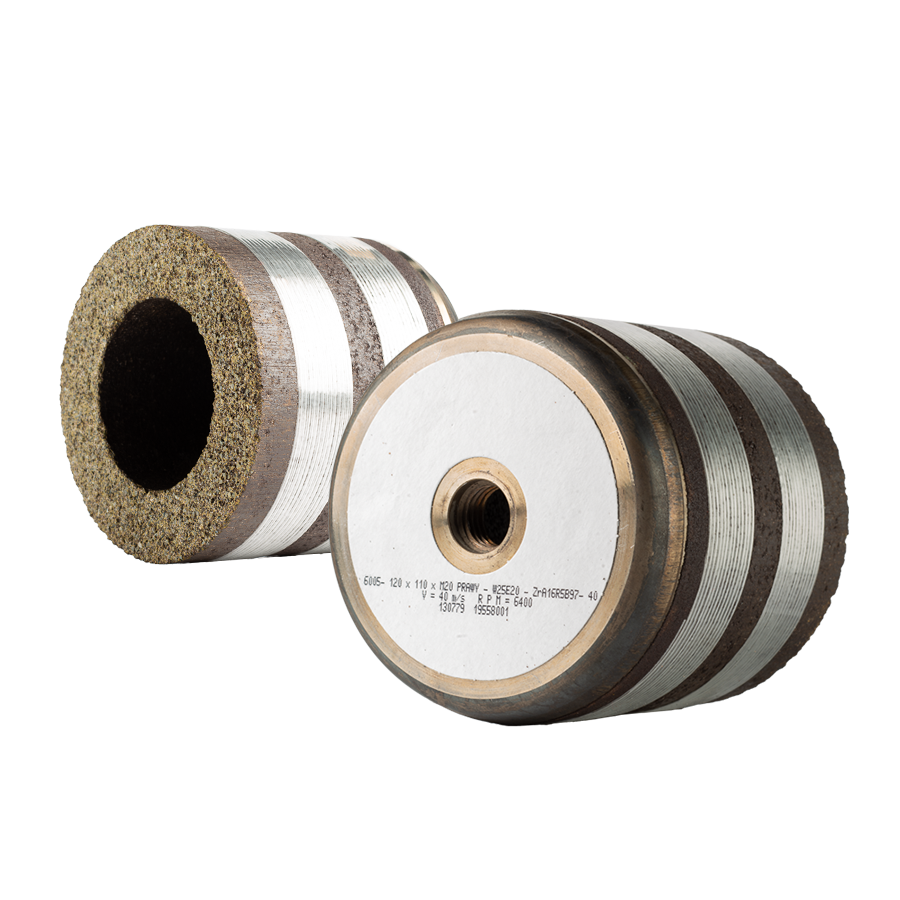

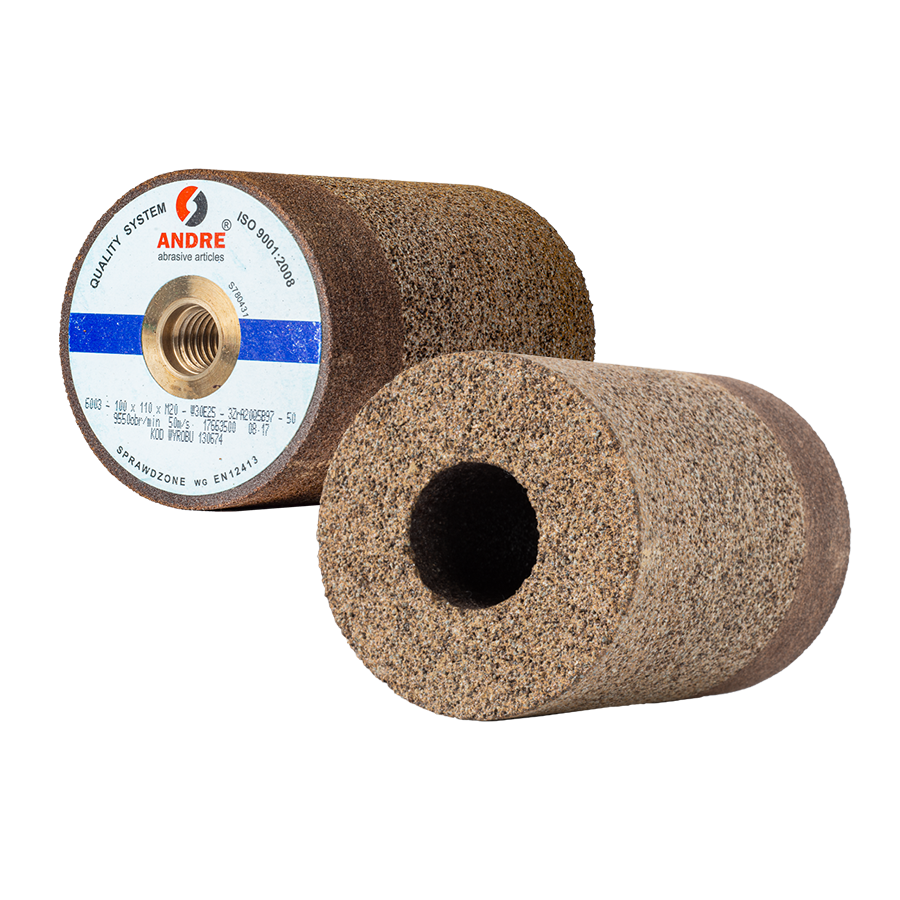

| TYP 6001 | TYP 6002 | TYP 6003 | TYP 6003X | TYP 6004 | TYP 6005

6001 - D x T x H - W...E...
6002 - D x T x H/L - W...E...
6003 - D x T x H - W...E...
6003X - D x T x H - W...E...
6005 - D x T x H/L - W...E...
6004 - D x T x H - W...E...

Beispiele für den Einsatz von Schleifwerkzeugen in der Industrie [*]

Typ

Abmessungen [mm]

Spezifikation

Geschwindigkeit [m/s]

6001

80x72x5/8”-W20E20

95A16P5B

40

6002

125x65xM20/23-W37E13

95A16QB

35

6002

150x65xM20/23-W25E18

95A16QB97

40

6002

100x110xM20/28-W25E23

ZRA16R5B97

40

6003

100x110xM20L-W20E25

95A20QB

40

6003

100x110xM20L-W20E25

95A14QB

40

6003

150x55xM20-W42,5E18

95A16NB

40

6003X

100x110xM20L-W25E24

95A16Q5B559

40

6004

152x80xM20-W50E18

10ZRA16T7B

63

6005

120x110xM20L-W25E20

95A16P5B559

40

[*] Bitte fragen Sie unsere Verkaufsabteilung nach dem vollständigen Angebot und den verfügbaren Eigenschaften.



SCHLEIFEN DES SCHIENENKOPFES MIT EINER UMFANGSSCHLEIFSCHEIBE

Für das Schleifen des Schienenrands werden Schleifscheiben vom Typ 1X verwendet, die der Form des Schienenkopfes angepasst sind. Sie werden auf Spezialfahrzeugen (Fahrzeugkombinationen) eingesetzt, um beide Schienen gleichzeitig zu schleifen. Die Schleifwerkzeuge von ANDRE sind so konstruiert, dass die beim Schleifen entstehende Wärme minimiert wird. Die vorgeschlagenen Schleifscheibeneigenschaften gewährleisten die erforderliche Bearbeitungsqualität und eine lange Lebensdauer der Scheibe.

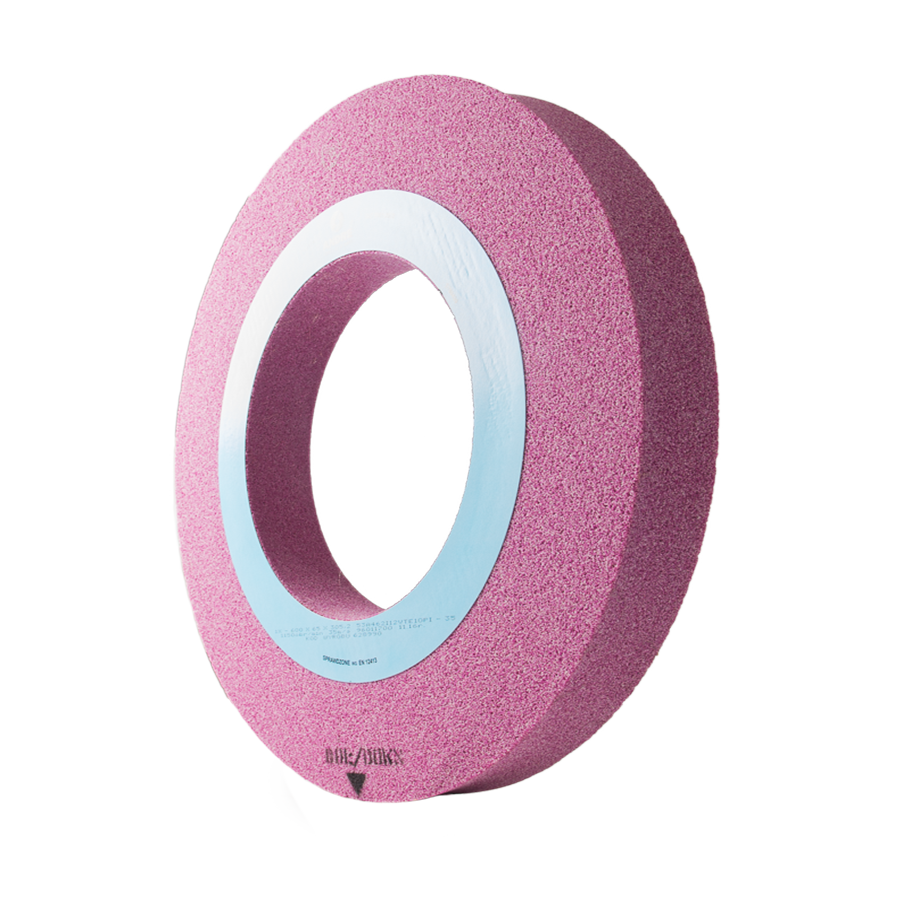

| TYP 1X

6004 - D x T x H - W...E...

Beispiele für den Einsatz von Schleifwerkzeugen in der Industrie [*]

Typ

Abmessungen [mm]

Spezifikation

Geschwindigkeit [m/s]

1X

600x65x305,2

53AY462I12VTE10PP

35

1X

600x65x305,2

53AY462I12VTE10PP

35

1X

600x50x305,2

53AY462I12VTE10PP

35

1X

800x65x305,2

53AY462I12VTE10PP

35

[*] Bitte fragen Sie unsere Verkaufsabteilung nach dem vollständigen Angebot und den verfügbaren Eigenschaften.



Die Firma ANDRE setzt seit Beginn ihrer Tätigkeit auf qualitativ hochwertige Produkte. Bei ANDRE wird alles getan, um sicherzustellen, dass die Produkte den individuellen Anforderungen der Kunden entsprechen und ihre höchsten Erwartungen erfüllen, selbst bei den schwierigsten Schleifoperationen.

Die Schleifwerkzeuge von ANDRE ABRASIVE ARTICLES sind sicher.

Dank der sukzessiven Verbesserungen des technologischen Prozesses fertigt ANDRE Schleifwerkzeuge, die sich durch immer bessere Nutzwerte und einen hohen Sicherheitsfaktor nach den geltenden Normen auszeichnen. Bestätigt wird dies durch die Mitgliedschaft in den Organisationen der führenden Schleifwerkzeughersteller und die regelmäßigen Zertifizierungen.
